Narzędzia do montażu igieł gwintowanych.

Narzędzia do pracy z igłami testowymi są przypisane do konkretnych serii igieł testowych, różne serie i typy igieł mają różne przypasowane do siebie pasujące typy narzędzi.

Dostawca	Feinmetall

Skontaktuj się z nami Strona www producenta

FWZ_EN (1.61 MB, pdf)

Pobierz

F730
F731
F732
... wszystkie
igły
gwintowane

Narzędzia do montażu gwintowanych igieł testowych są dostępne w trzech różnych rozmiarach, każdy z grzechotką lub bez, i mogą być używane z szeroką gamą końcówek do różnych zastosowań i typów igieł.

Rozmiary uchwytów

• GS300 z kluczem o rozmiarze 3 mm (zielony)
• GS400 z kluczem o rozmiarze 4 mm (czerwony)
• GS500 z kluczem o rozmiarze 5 mm (niebieski)

Typy bitów

• hook wrench
• socket wrench
• screw driver
• multiple pin tool for step probes
• triangle tool for special applications

W sprzedaży dostępne są:

pojedyncze bity, np BIT730
rączki np. GS300
gotowe zestawy składające się z rączki i bitu, np FWZ730

Dla przykładu zestaw FWZ730 składa się ze standardowej rączki GS300 oraz bitu BIT730, natomiast zestaw FWZ730T zawiera rączkę GS300T oraz bit BIT730.

Do każdego bitu dostępna jest rączka standardowa, rączka z grzechotką lub uchwyt do bitów do użycia we wkrętarce akumulatorowej.

Rączki z grzechotką mają fabrycznie ustawioną siłę, odpowiednio inną dla każdego rozmiaru rączki – rozwiązanie to zapewnia nam dokręcenie igły testowej z odpowiednią siłą.

Hook Wrench
Socket Wrench

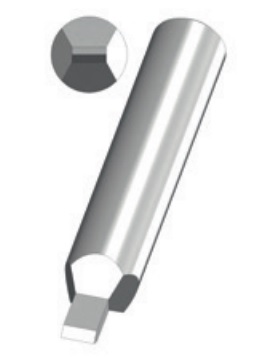

Screw driver
Tool for Coaxial Probes
Tool for Step Probes

BIT	Rozmiar [mm]	max. Tip-Ø [mm]	BIT typ	FWZ zestaw	Rączka	FWZ (T) zestaw	Rączka (T)
BIT730	1,0	0,9	Socket wrench	FWZ730	GS300	FWZ730T	GS300T
BIT730S1	1,0	1,5	Hook wrench	FWZ730S1	GS300	FWZ730S1T	GS300T
BIT731S1	1,4	1,4	Socket wrench	FWZ731S1	GS400	FWZ731S1T	GS400T
BIT731S1L	1,4	1,4	Socket wrench	FWZ731S1L	GS400	FWZ731S1LT	GS400T
BIT731	1,4	2,0	Socket wrench	FWZ731	GS400	FWZ731T	GS400T
BIT731L	1,4	2,0	Hook wrench	FWZ731L	GS400	FWZ731LT	GS400T
BIT732S2	1,7	1,8	Socket wrench	FWZ732S2	GS400	FWZ732S2T	GS400T
BIT732	1,7	2,0	Hook wrench	FWZ732	GS400	FWZ732T	GS400T
BIT732L	1,7	2,0	Hook wrench	FWZ732L	GS400	FWZ732LT	GS400T
BIT732S1	1,7	2,7	Hook wrench	FWZ732S1	GS400	FWZ732S1T	GS400T
BITVF100	1,8	1,9	Socket wrench	FWZVF100	GS400	FWZVF100T	GS400T
BITVF100S1	1,8	2,7	Hook wrench	FWZVF100S1	GS400	FWZVF100S1T	GS400T
BITVF3S2	2,2	2,3	Socket wrench	FWZVF3S2	GS500	FWZVF3S2T	GS500T
BITVF3	2,2	2,7	Hook wrench	FWZVF3	GS500	FWZVF3T	GS500T
BITVF3S1	2,2	3,1	Hook wrench	FWZVF3S1	GS500	FWZVF3S1T	GS500T
BITVF3S3	2,2	4,0	Hook wrench	FWZVF3S3	GS500	FWZVF3S3T	GS500T
BITVF4S1	2,5	3,1	Hook wrench	FWZVF4S1	GS500	FWZVF4S1T	GS500T
BITVF4	2,5	4,0	Hook wrench	FWZVF4	GS500	FWZVF4T	GS500T
BIT885	2,6	2,5	Socket wrench	FWZ885	GS500	FWZ885T	GS500T
BIT885L	2,6	2,5	Socket wrench	FWZ885L	GS500	FWZ885LT	GS500T
BIT885S1	2,6	3,1	Hook wrench	FWZ885S1	GS500	FWZ885S1T	GS500T
BIT760S1	2,6	4,0	Hook wrench	FWZ760S1	GS500	FWZ760S1T	GS500T
BIT760S2	2,6	4,9	Hook wrench	FWZ760S2	GS500	FWZ760S2T	GS500T
BIT733S1	3,0	3,0	Socket wrench	FWZ733S1	GS500	FWZ733S1T	GS500T
BIT733	3,0	4,0	Hook wrench	FWZ733	GS500	FWZ733T	GS500T
BIT735	3,5	4,4	Hook wrench	FWZ735	GS500	FWZ735T	GS500T
BIT888	5,0	5,0	Hook wrench	FWZ888	GS500	FWZ888T	GS500T
BIT832	–	–	3-point tool	FWZ832	GS500	FWZ832T	GS500T
BIT886	–	–	Screw driver	FWZ886	GS500	FWZ886T	GS500T

BIT	max. Tip Ø[mm]	max. Plate Ø[mm]	BIT typ	FWZ zestaw	Rączka	FWZ (T) zestaw	Grzechotka (T)
BIT730S1	0,3 – 1,5	0,4 – 1,5	Hook wrench	FWZ730S1	GS300	FWZ730S1T	GS300T
BIT730	0,3 – 0,9	0,4 – 1,0	Socket Wrench	FWZ730	GS300	FWZ730T	GS300T
BIT730S1	0,3 – 1,5	0,4 – 1,5	Hook wrench	FWZ730S1	GS300	FWZ730S1T	GS300T
BIT731S1	0,3 – 1,1	0,4 – 1,3	Socket Wrench	FWZ731S1	GS400	FWZ731S1T	GS400T
BIT731	0,3 – 2,0	0,4 – 1,7	Hook wrench	FWZ731	GS400	FWZ731T	GS400T
BIT731SP	0,3 – 1,0	1,8 – 3,0	3-point tool	FWZ731SP	GS400	FWZ731SPT	GS400T
BIT732S2	0,3 – 1,6	0,4 – 1,7	Socket Wrench	FWZ732S2	GS400	FWZ732S2T	GS400T
BIT732	0,3 – 2,0	0,4 – 1,7	Hook wrench	FWZ732	GS400	FWZ732T	GS400T
BIT732S1	0,3 – 2,7	0,4 – 1,7	Hook wrench	FWZ732S1	GS400	FWZ732S1T	GS400T
BIT732SP	0,3 – 1,5	2,1 – 6,0	3-point tool	FWZ732SP	GS400	FWZ732SPT	GS400T
BIT732SP1	1,5 – 2,2	2,8 – 6,0	3-point tool	FWZ732SP1	GS400	FWZ732SP1T	GS400T
BIT732SP1	3,3 – 6,8	3,5 – 7,0	3-point tool	FWZ732SP1	GS400	FWZ732SP1T	GS400T
BIT733S1	0,3 – 2,9	0,4 – 3,0	Socket Wrench	FWZ733S1	GS500	FWZ733S1T	GS500T
BIT7323SP	0,3 – 3,3	3,3 – 7,0	3-point tool	FWZ733SP	GS500	FWZ7323SPT	GS500T
BIT733	0,3 – 3,9	0,4 – 4,0	Hook wrench	FWZ733	GS500	FWZ733T	GS500T
BIT732SP1	0,3 – 2,2	3,0 – 4,0	3-point tool	FWZ732SP1	GS400	FWZ732SP1T	GS400T
BIT733S1	0,3 – 3,0	0,4 – 3,0	Socket Wrench	FWZ733S1	GS500	FWZ733S1T	GS500T
BIT733	0,3 – 3,9	0,4 – 4,0	Hook wrench	FWZ733	GS500	FWZ733T	GS500T
