Materiały termoizolacyjne

Seria produktów DOTHERM zawiera materiały przeznaczone zwłaszcza do zastosowań wysokotemperaturowych.

Materiały DOTHERM, DOGLAS, DOTEC, DOTEX, DOGLIDE wyróżniają się niską przewodnością cieplną i świetną izolacyjnością elektryczną.

Dzięki zastosowaniu krzemianów i żywic sylikonowych jako systemów nośnych możliwe jest zastosowanie materiałów w temperaturach do 1100 °C oraz sterowanie i zabezpieczenie procedur, w których użycie innych materiałów nie jest już możliwe.

Kategoria	Elementy ceramiczne oraz termoizolacyjne
Dostawca	DOTHERM and ISOCOS

Skontaktuj się z nami Strona www producenta

Dotherm termoizolační materiál, Doceram, průmyslová keramika, ceramic components


Doglas 250 HQ	Doglas 180G	Dotec 280	Dotherm 650	Dotherm 700	Dotherm 600 M

Odporna na ściskanie izolacja łba śruby z materiału DOGLAS® 180 G

Wymiary gniazda					Rekomendowany otwór pod gniazdo
Kod towaru	d [mm]	D [mm]	T [mm]	Dla gwintu [mm]	ds [mm]	Ds [mm]	Ts [mm]
1462-Z-93653	7,5	13	9	M5	8	14	9
1462-Z-93655	8,5	14,5	10	M6	9	18	10
1462-Z-93657	10,5	17,5	12	M8	11	20	12
1462-Z-93657	12,5	20,5	14	M10	13	24	14
1462-Z-93659	14,5	22,5	16	M12	15	26	16
Karta charakterystyki DOGLAS-180_G_EN

Odporna na ściskanie izolacja łba śruby z materiału DOGLAS® 180 G bez kołnierza

Kod towaru	d [mm]	D [mm]	Dla gwintu [mm]
1462-Z-189662	6,5	9	M4
1462-Z-189663	7,5	10	M5
1462-Z-189664	8,5	13	M6
1462-Z-189665	10,5	16	M8
1462-Z-189666	12,5	20	M10
1462-Z-189667	14,5	22	M12
Karta charakterystyki DOGLAS-180_G_EN

Rury izolacyjne wykonane z materiałów DOTEX® 120, DOTEX® 110, DOGLAS® 180 G

Kod towaru	Kod towaru	Kod towaru	ØA [mm]	ØB [mm]	Długość [mm]
DOTEX®110	DOTEX®120	DOGLAS®180G	ØA [mm]	ØB [mm]	Długość [mm]
1457-R-140037	1408-R-140037	1468-R-140037	7,9	6	500
1457-R-140037	1408-R-140038	1468-R-140038	8	5,2	500
1457-R-140040	1408-R-140040	1468-R-140040	8	6	500
1457-R-140041	1408-R-140041	1468-R-140041	8	6,2	500
1457-R-140042	—	—	9	7	650
1457-R-140043	—	—	10	7	650
1457-R-140044	—	—	10	8	650
1457-R-140045	—	—	10	8,2	650
1457-R-140047	—	—	12	7	650
1457-R-140048	—	—	12	9	650
1457-R-140049	—	—	12	10	650
1457-R-140050	—	—	14	12	650
1457-R-140051	—	—	16	14	650
1457-R-140052	—	—	25	19	650
1457-R-140053	—	—	25	22	650
—	1408-R-140042	1468-R-140042	9	7	1050
—	1408-R-140043	1468-R-140043	10	7	1050
—	1408-R-140044	1468-R-140044	10	8	1050
—	1408-R-140045	1468-R-140045	10	8,2	1050
—	1408-R-140047	1468-R-140047	12	7	1050
—	1408-R-140048	1468-R-140048	12	9	1050
—	1408-R-140049	1468-R-140049	12	10	1050
—	1408-R-140050	1468-R-140050	14	12	1050
—	1408-R-140051	1468-R-140051	16	14	1050
—	1408-R-140052	1468-R-140052	25	19	1050
—	1408-R-140053	1468-R-140053	25	22	1050
Karta charakterystyki DOGLAS-180_G_EN Karta charakterystyki DOTEX-110_Tube_EN Karta charakterystyki DOTEX-120_Tube_EN

Płyty izolacyjne bez otworów wykonane z materiałów DOTEX® 120, DOTEX® 110, DOGLAS® 180 G

Kod towaru	Kod towaru	Kod towaru	Grubość [mm]	B x L [mm x mm]
DOTEX®110	DOTEX®120	DOGLAS®180G	Grubość [mm]	B x L [mm x mm]
1450-BS-0010	1400-BS -0010		1	1050 x 2050
		1462-BS -10010	1	1220 x 2440
1450-BS-0030	1400-BS -0030		3	1050 x 2050
		1462-BS -10030	3	1220 x 2440
1450-BS-0060	1400-BS -0060		6	1050 x 2050
		1462-BS -10060	6	1220 x 2440
1450-BS-0080	1400-BS -0080		8	1050 x 2050
		1462-BS -10080	8	1220 x 2440
1450-BS-0100	1400-BS -0100		10	1050 x 2050
		1462-BS -10100	10	1220 x 2440
1450-BS-0150	1400-BS -0150		15	1050 x 2050
		1462-BS -10150	15	1220 x 2440
1450-BS-0200	1400-BS -0200		20	1050 x 2050
		1462-BS -10200	20	1220 x 2440
	1400-BS -0250		25	1050 x 2050
		1462-BS -10250	25	1220 x 2440
1450-BS-0300	1400-BS -0300		30	1050 x 2050
		1462-BS -10300	30	1220 x 2440
	1400-BS -0350		35	1050 x 2050
1450-BS-0400			40	1050 x 2050
		1462-BS -10400	40	1220 x 2440
1450-BS-0500			50	1050 x 2050
		1462-BS -10500	50	1220 x 2440
1450-BS-0600			60	1050 x 2050
		1462-BS -10600	60	1220 x 2440
Karta charakterystyki DOGLAS-180_G_EN Karta charakterystyki DOTEX-110_EN Karta charakterystyki DOTEX-120_EN

Pręty gwintowane – Threaded bars z materiału Doglas® 180 S

Kod towaru	Gwint	Długość [mm]
1474-Z- 2972	M6	950
1474-Z- 2973	M8	1900
1474-Z- 2974	M10	1900
1474-Z- 2975	M12	1900
1474-Z- 2976	M16	1900
1474-Z- 2977	M20	1900
1474-Z- 2978	M24	1900
Karta charakterystyki DOGLAS-180_S-DE-EN

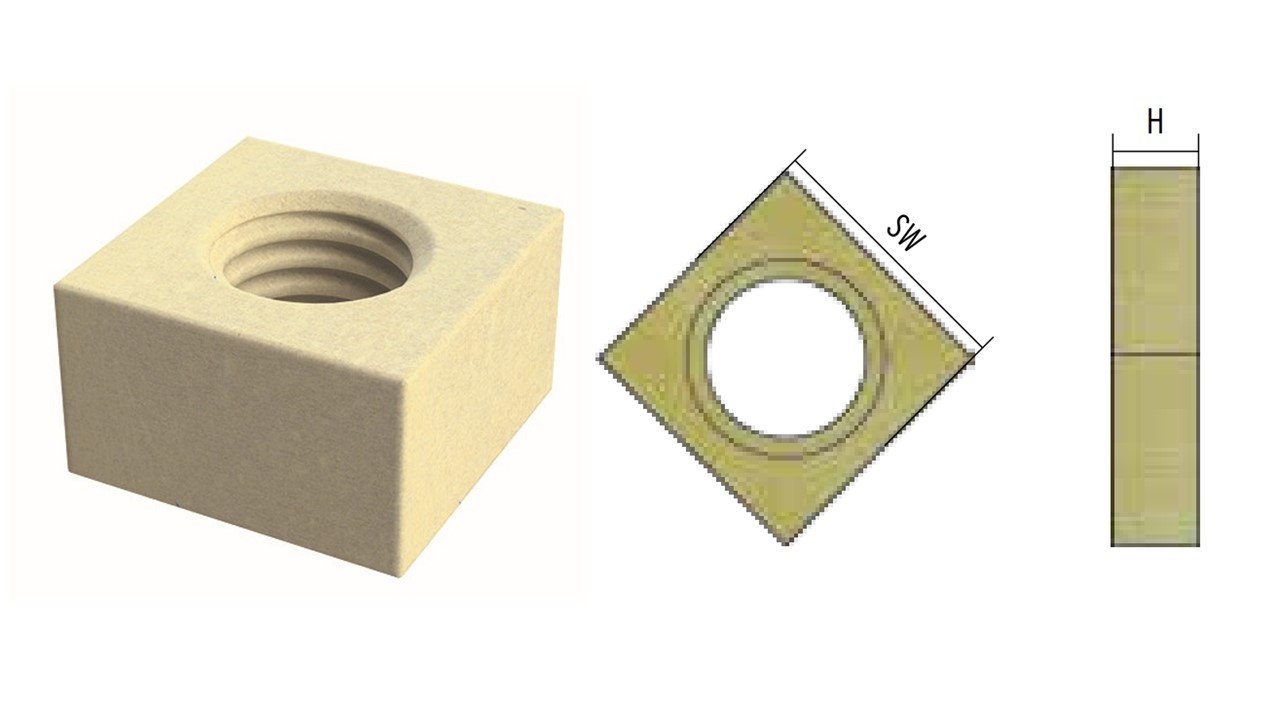

Nakrętki gwintowane – Hexagon /square nuts z materiału DOGLAS® 180 M

Kod towaru Nakrętka kwadratowa	Kod towaru Nakrętka sześciokątna	Gwint	SW [mm]	H [mm]
1475-Z-55418	1475-Z 94133	M6	10	6
1475-Z-2983	1475-Z-19039	M8	13	8
1475-Z-2984	1475-Z-17243	M10	17	10
1475-Z-25418	1475-Z-38218	M12	19	12
1475-Z-2986	1475-Z-50729	M16	24	16
1475-Z-2987	1475-Z-19270	M20	30	20
1475-Z-2988	1475-Z-45098	M24	36	24
Karta charakterystyki DOGLAS-180_M-DE-EN
