Igły wysokoprądowe
Specjalna seria pinów testowych o bardzo małej rezystancji wewnętrznej znajduje zastosowanie w aplikacjach o wysokiej obciążalności prądowej.
Specjalne wykończenie powierzchni, opatentowane rozwiązanie w połączeniu z wysoką wytrzymałością cieplną – to cechy, pozwalające na wykonanie prób obciążeniowych do 600A z gwarancją zapewnienia niezawodnego procesu zapewnienia kontaktu.
| Kategoria | Igły testowe |
|---|---|
| Dostawca | Feinmetall |

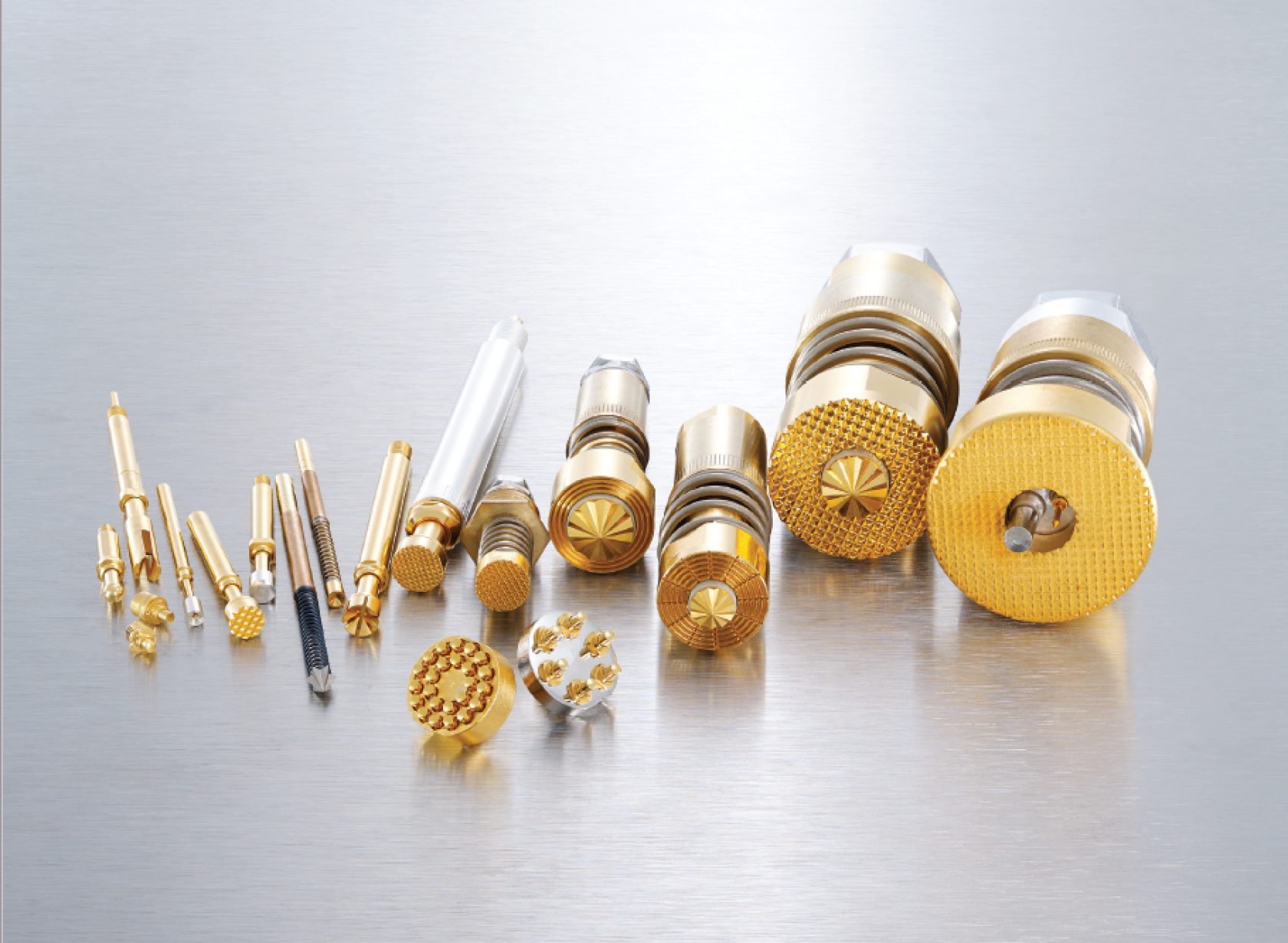

Igły wysokoprądowe przeznaczone są do testowania produktów prądem o wartości dziesiątek lub setek amperów.
Mobilność elektryczna
Niemiecka firma Feinmetall, w ramach swojej oferty wysokoprądowych igieł testowych, wstąpiła również do świata mobilności elektrycznej. Specjalne, trzpienie sprężynujące przeznaczone są do testowania stacji ładowania lub złącz dla samochodów elektrycznych lub do testowania akumulatorów. Piny wysokoprądowe wyróżniają się mocną konstrukcją i możliwością umieszczenia czujników temperatury lub układów chłodzenia bezpośrednio w wybranych typach pinów.
Igły o krótkim skoku
Piny z serii o krótkim skoku trzpienia można zastosować w konkretnych produktach lub w ramach testów elektrycznych w miejscach o ograniczonej przestrzeni i długości kontaktu. W porównaniu ze standardowymi igłami posiadają one tłok o skoku znamionowym mniejszym niż 3 mm, więc stworzenie kontaktu na bardzo małą odległość lub w trudno dostępnych miejscach nie powinno stanowić większego problemu.
Pomożemy Ci w doborze odpowiedniego rodzaju igły dla Twojego zastosowania lub w znalezieniu alternatywy do produktów Ingun czy PTR. Bardzo chętnie zaprojektujemy dla Ciebie kompletne rozwiązanie procesu testowania.
Nasze rozwiązania kontaktowe są idealne do testowania, ładowania i rozładowywania różnych typów ogniw. Przykłady pokazane poniżej: |
||
|
|
|
|
Kontakt przez zarysowanie idealnie nadaje się do niezawodnego kontaktu w trudnych warunkach.
Typowym zastosowaniem bloku stykowego jest kontaktowanie ogniw typu Prismatic Cell lub Pouch Cell, ale także różnych innych zastosowań wysokoprądowych.
Nowe sondy wysokoprądowe można projektować indywidualnie zgodnie z aplikacją i konfiguracją testową
Rozwiązania wykorzystywane w pomiarach wysokich prądów:
Adapter ręczny do ogniw cylindrycznych typu 18650, 21700 i 26650
Dla nierównych powierzchni.

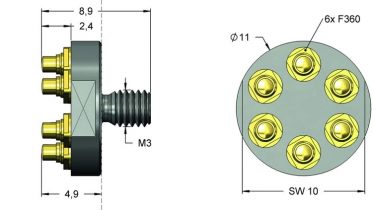

Głowica to 6 sztuk igieł F360.
2024.10 - zmiana kodu towaru z 1860C001 na HCB085A11MG4
Końcówka typ 07.
2024.10 - zmiana kodu towaru z 1860C004 na HC074B07G23
Continous plunger. Robust Version, Threaded
Typ końcówki 06.
Dla nierównych powierzchni.
Końcówka typ 11 - 24 sztuki.
Split plunger, Solder Tight, Robust Version
Końcówka typ 11.
Continuous Plunger
Typ końcówki: 04, 05, 08, 09, 14.
Montaż w oprawce H310.
Continuous Plunger
Typ końcówki: 04, 05, 07, 09, 12, 14.
Montaż w oprawce H320.
Continuous Plunger
Typ końcówki: 05, 07, 08, 09, 14.
Montaż w oprawce H330.
Continuous Plunger
Typ końcówki: 04, 05, 07, 09, 17.
Montaż w oprawce H340.
Split plunger, Robust Version, Threaded
Typ końcówki 06.
Montaż w oprawce H348M5RD

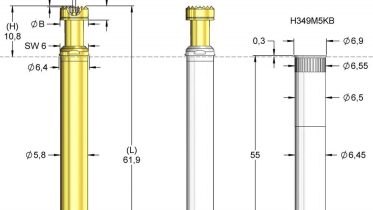

Sonda wysokoprądowa Kelvina
Typ końcówki 06 oraz 18.
Montaż w oprawce H349M5KB
Bias Design, Threaded
Typ końcówki 11
Montaż w oprawce H360RD
Split plunger, Robust Version,
Do zastosowań w testach burn-in / run-in oraz do testów funkcjonalnych z wyższymi prądami
Typ końcówki...
Split plunger, Short Version
Typ końcówki 06, 12, 14
Split plunger, Short Version, Robust Version
Typ końcówki 06, 12, 14
Split plunger, Short Version, Robust Version
Typ końcówki 06, 12, 14
Split plunger, Threaded
Do zastosowań w testach burn-in / run-in oraz do testów funkcjonalnych z wyższymi prądami
Typ końcówki:...
Split plunger, Robust Version,
Typ końcówki: 05, 06, 07, 11, 12, 14, 16, 18
Split plunger, Robust Version,
Typ końcówki: 06, 07, 12, 17, 55
Do testowania płaskich kontaktów (Flat Blade Connectors)
Threaded
Typ końcówki 06, 89.
Split plunger,
Do zastosowań w testach burn-in / run-in oraz do testów funkcjonalnych z wyższymi prądami
Typ końcówki: 05, 06,...
Split plunger, Robust Version
Do zastosowań w testach burn-in / run-in oraz do testów funkcjonalnych z wyższymi prądami.
Typ końcówki:...
Split plunger, Robust Version,
Do zastosowań w testach burn-in / run-in oraz do testów funkcjonalnych z wyższymi prądami.
Typ końcówki:...
Testowanie ogniw (prismatic, pouch cells)
Scratch contacting
Zawiera igły serii F733
Coaxial design , z czujnikiem temperatury
Scratch contacting (dla zanieczyszczonych powierzchni)
Dla okrągłych pinów Ø4 mm z "finger protection"
Dla okrągłych pinów Ø6 mm z "finger protection"
